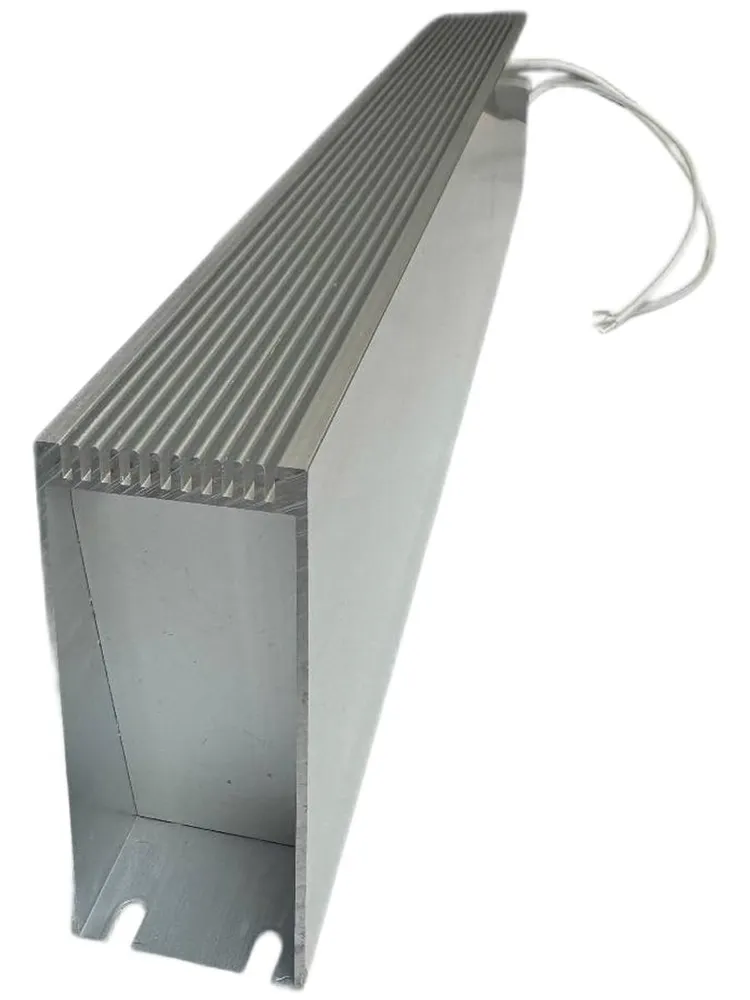

Тормозной резистор RXLG-1000-50R-H-M 1000 Вт 50 Ом

Тормозные резисторы RXLG для частотников NEWINEX: гасят энергию при быстром останове и спуске груза. Номинал подбирается по мощности ПЧ и режиму — таблица соответствия есть в руководстве, характеристики — ниже.

Описание модели

• Значение сопротивления и диапазон изменения:1Ω≤R ±5% (Дж)，1Ω＞R ±10% (К).
• Температурный коэффициент: R＞20Ω ±260ppm/℃, R≤20Ω ±400ppm/℃. Испытание при температуре -25~200℃.
• Номинальная нагрузка: Температура поверхности ≤375℃ на алюминиевой поверхности размером 300×300×3 мм.
• Кратковременная перегрузка: △R≤± (2%R+0.05Ω). Отсутствие отклонений в аналогичных условиях при 10-кратном превышении номинального напряжения в течение 5 секунд.
• Сопротивление изоляции: R≥100MΩ 1 мин. без отклоняющегося от нормы постоянного напряжения 100В, сопротивление изоляции между подкладкой и корпусом не менее 100MΩ
• Выдерживаемое напряжение: △R≤±(0.1%R+0.05Ω). Отсутствие повреждений между подкладкой и корпусом при переменном напряжении 300В в течение 5 сек.
• Прочность клемм: Без ослабления, усилие 100 Н, приложенное к подкладкам в течение 30 секунд.
• Тепловая нагрузка:△ R≤± (2%R+0.05Ω) без повышенного напряжения в течение 30 минут, при комнатной температуре, 8-12 секунд в среде 2-40, 15+5 минут, 2 часа при комнатной температуре.
